QBY3-40FF 全氟 第三代气动隔膜泵

参数说明

产品概述
QBY系列气动隔膜泵是一种新型输送机械,是目前国内新颖的一种泵类。采用空气压缩机压缩空气为动力源,对于各种腐蚀性液体,带颗粒的液体,高粘度、易挥发、易燃、剧毒的液体,均能予以抽光吸尽。本厂目前已形成系列化生产,共有八种规格直径:¢10mm(3/8")、¢15mm(1/2")、¢20mm(3/4")、¢25mm(1")、¢32mm(1-1/2")、¢40mm( 1-1/2")、¢50mm(2")、¢65mm( 2-1/2")、¢80mm(3")、¢100mm(4")。三种材质:铝合金、铸钢、不锈钢、PP、PTFE。膜片根据不同液体介质分别采用聚胶、丁晴橡胶、氯丁橡胶、三元橡胶、氟橡胶、聚四氟乙烯。以满足不同用户的需要。该泵自投产以来,已被多家石油、化工、电子、陶瓷、纺织、油漆、制药机械系统单位采用,安置在种种特殊场合,用来抽送各种常规泵不能抽吸的介质,且替代螺杆泵、齿轮泵的理想产品,均取得了满意的效果。

主要特点
QBY3气动隔膜泵是我公司开发的第三代气动隔膜泵,具有质量可靠使用寿命长、噪音底、震动小、做工精细等优点,即能抽送流动的液体,又能输送一些不易流动的介质,具有自吸泵、潜水泵、屏蔽泵、泥浆泵和杂质泵等输送机械的许多优点。

1、不需灌引水,吸程高达7m,扬程达70m,出口压力<=0.8Mpa  ;

2、流动宽敞,通过性能好,允许通过最在颗粒直径达9.4mm,抽送泥浆、杂质时,对泵磨损甚微;

3、扬程、流量、可通过气源压力来调节(气源压力在0.1~0.84pa之间);

4、工作环境范围:5~65摄氏度;输送介质范围(零下20~150摄氏度);

5、该泵无旋转部件,没有轴封,隔膜将抽送的介质与泵的运动部件、工作介质完全隔开,所输送的介质不会向外泄漏。所以抽送有毒、易挥发或腐蚀性介质时,不会造成环境污染和危害人身安全;

6、不需用电,在易燃、易爆场所使用安全可靠;

7、可以浸没在介质中工作 ;

8、使用方便、工作可靠、开停中需简单的打开和关闭气体阀门,即使由于意外情况而长时间无介质运行或突然停机,泵也不会因此损坏。一旦超负荷,泵会自动停机,具有自我保护性能,当负荷恢复正常后,又能自动启动运行 ;

9、结构简单,易损件少。泵结构简单,安装、维修方便。泵输送的介质不会接触到配气阀、连杆等运动部件、不像其他类型的泵泵因转子、活塞、齿轮、叶片等部件的磨损而使性能逐步下降;

10、可输送较粘的液体(粘度在10000厘泊以下);

11、本泵无需润滑油,即使空转,对泵也无任何影响,这是该泵一大特点;

12、除易损件(球、球座、膜片)外 ,质保五年。

主要用途
1、泵吸花生酱、泡菜、土豆泥、小红肠、果酱苹果浆、巧克力等。
2、泵吸油漆、树胶、颜料。
3、粘合剂和胶水、全部种类可用泵吸取。
4、各种瓦、瓷、砖器及陶器釉浆。
5、油井钻好后,用泵吸沉积物及灌浆。
6、泵吸各种乳剂和填料。
7、泵吸各种污水。
8、用泵为油轮,驳船清仓吸取仓内污水。
9、啤酒花及发酵粉稀浆、糖浆、糖密。
10、泵吸矿井、坑道、隧道、选矿、矿渣中的积水。泵吸水泥灌浆及灰浆。
11、各种橡胶浆。
12、各种磨料、腐蚀剂、石油及泥浆、清洗油垢及一般容器。
13、各种剧毒、易燃、易挥发液体。
14、各种强酸、强碱、强腐蚀液体。
15、各种高温液体最高可耐150℃。
16、作为各种固液体分离设备的前级送压装置。

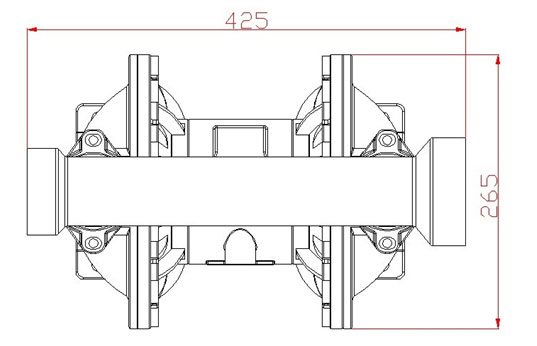

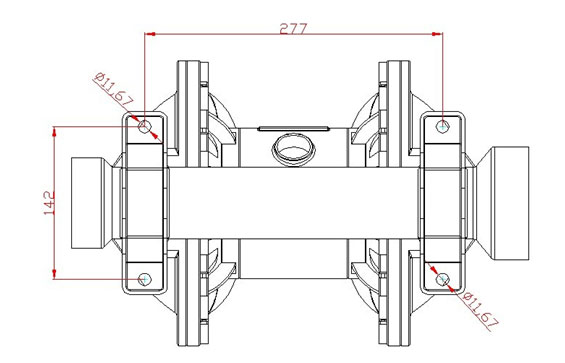

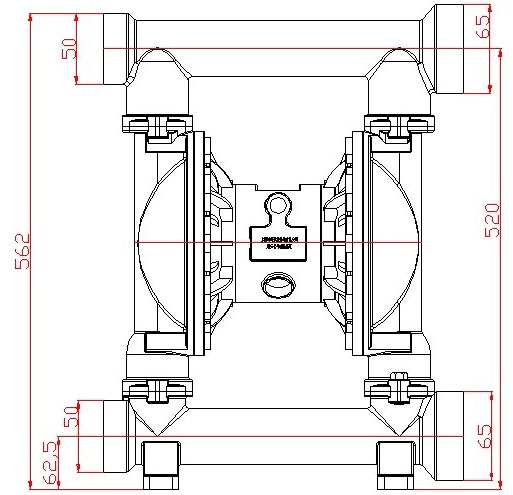

外型安装尺寸图
